产品详情:
|
概述
采用绳索取芯金刚石钻探技术的全液压动力头式岩心钻机已成为发达国家用于固体矿床勘探的主导机型,也成为当前我国钻探技术与装备发展的主导趋势.在这种趋势下,连云港黄海机械股份有限公司根据中国的国情,成功开发出HYDX-6岩心钻机,该钻机可替代进口,适用于地质,冶金,煤炭,石油,天然气,地下水等行业.
主要技术特点
液压泵组,主阀,液压马达均选用国际品牌纯进口件.马达组和减速机给进提升机构,长给进行程；主轴回转采用双马达驱动闭式回路,2档机械变速液压无级调速；桅杆用油缸起落,有触地功能,可折叠；液压系统采用负载敏感控制,履带自行行走；配备高位工作台和孔口工作台装置；配有液压支腿装置；有上扶正,下导向装置；孔口配有液压夹持器.

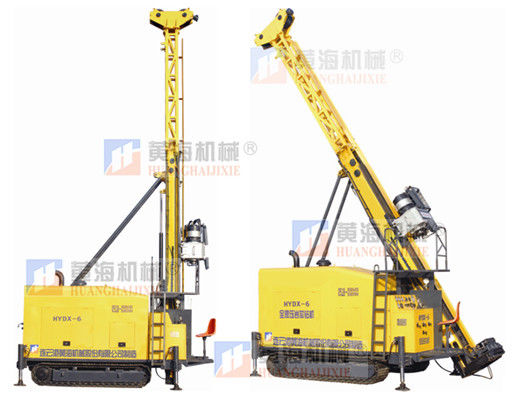

HYDX-6型全液压岩心钻机主要技术参数
|
柴油机 |
型号 |
康明斯 6CTA8.3-C240 |
|
功率 |
179kW |
|
|
转速 |
2200rpm |
|
|
钻进能力 |
BQ |
2000m |
|
NQ |
1600m |
|
|
HQ |
1300m |
|
|
PQ |
1000m |
|
|
动力头能力 |
转速 |
二档无级0-1100rpm |
|
扭矩 |
6400N.m |
|
|
主轴通孔直径 |
121mm |
|
|
最大起拔力 |
220 KN |
|
|
最大给进力 |
110 KN |
|
|
主卷扬能力 |
提升力(单绳) |
120 KN |
|
钢丝绳直径 |
22mm |
|
|
钢丝绳长度 |
60m |
|
|
绳索卷扬能力 |
提升力(单绳) |
15KN(空毂) |
|
钢丝绳直径 |
6mm |
|
|
钢丝绳长度 |
2000m |
|
|
桅杆 |
桅杆总高度 |
12m |
|
桅杆调整角度 |
0°-90° |
|
|
钻进角度 |
45°-90° |
|
|
给进行程 |
3800mm |
|
|
桅杆滑动行程 |
1100mm |
|
|
其它 |
总重量 |
14500kg |
|
外形尺寸(L×W×H) |
6250×2220×2500mm |
|
|
移动方式 |
钢履带自行式 |
|
|
泥浆泵 |
型号 |
BW320 |
|
下夹持器 |
夹持范围 |
55.5-117.5mm(通孔φ154mm) |
