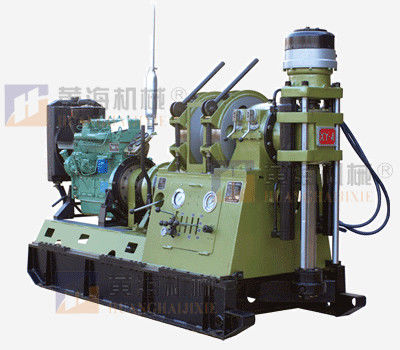

岩心钻机 XY-4型钻机

岩心钻机 XY-4型钻机
岩心钻机 XY-4型钻机

大图 :  岩心钻机 XY-4型钻机

产品详情:
原产地: CHINA
品牌名称: SINOCOREDRILL
认证: CE
付款和运送条款:
最小订货量: N/A
包装: 海运包装
交货周期: 30天
付款条款: T/T
供货能力: 订单为准

岩心钻机 XY-4型钻机

描述





概述
  XY-4型岩心钻机主要适用于固体矿床的金刚石,硬质合金勘探钻进,也可用于工程地质与地下水勘探;浅层石油和天然气开采,以及矿山坑道的通风,排水等钻孔.其结构简单紧凑,布局合理,重量轻,折卸方便,转速范围合理.因其完美的设计,曾于1987年分别获得原国家地质矿产部优质产品奖和甘肃省优质产品奖,于1988年获得国家质量审定委员会颁发的银质奖章.该产品除了销售全国各地外,还出口至东南亚和非洲国家.

  XY-4型钻机与一般类型油压钻机比较具有下列特点:

  1. 钻机具有较高的转速和较合理的转速范围,转速级数较多,低速扭矩大,适合小口径金刚石岩心钻进,也能满足大口径硬质合金岩心钻进和各种工程钻孔的要求.
  2. 钻机重量较轻,可拆性较好.钻机可分解成九个整体部件,最大部件仅218千克,便于搬迁,宜于山区工作.
  3. 结构简单布局较合理,所有部件均表露在外,不相互重叠,便于维护,保养和修理.
  4. 钻机具有两个反转速度,处理事故时劳动强度不大,且安全.
  5. 钻机移车平稳,固定牢固,钻机机架坚固,重心底,高速钻进时稳定性好.
  6. 配有仪表,利于掌握孔内情况,操纵手柄较少,布局较合理,操纵灵活可靠.
  7. 钻机与泥浆泵采用单机分别传动,机坜布置比较灵活,可减少机场面积.

  技术规格和主要参数

 一,基本参数

 钻进深度(m)

 用42毫米钻杆

1000米(最深1200米)

 用50毫米钻杆

700米(最深850米)

 钻孔倾角

360°

 钻机外形尺寸(长×宽×高)

2710×1100×1750毫米

 钻机重量(不包括动力机)

1750千克

 最大部件重量

218千克

 二,回转器

 立轴转数,当动力机转速为1500转每分时

 正转低速

101;187;267;388转每分

 高速

311;574;819;1191转每分

 反转低速

83转每分

 高速

251转每分

 当动力机转速为2000转每分时

 正转低速

135;250;355;517转每分

 高速

415;765;1090;1588转每分

 反转低速

110转每分

 高速

338转每分

 立轴行程

600毫米

 立轴最大起重能力

80000牛顿

 立轴最大加压能力

60000牛顿

 立轴扭矩

 当动力机功率为40马力,转速为1500转每分时
2640;1410;980;660牛顿·米
830; 440; 300;200牛顿·米

 立轴内径

68毫米

 三,卷扬机:当柴油机功率为40马力,转速为1500转每分时

 提升能力(单绳)

30000;16000;11000;7700牛顿

 提升速度(第三层)

0.82;1.51;2.16;3.15米每秒

 当柴油机功率为60马力,转速为2000转每分时

 提升能力(单绳)

33000;17800;12450;8600牛顿

 提升速度(第三层)

1.09;2.02;2.89;4.18米每秒

 钢丝绳直径

16毫米

 卷筒容量

90米

 卷筒直径

285毫米

 闸轮直径

490毫米

 刹带宽度

120毫米

 四,移动装置

 移动油缸行程

460毫米

 钻机离开孔口距离

310毫米

 五,油泵

 排量

20毫升每转

 转速

1500转每分

 工作压力

20兆帕

 最高压力

25兆帕

六,钻机动力

名 称

型 号

功 率

转 速

重 量

电动机

Y200L-4

30kW

1470转每分

260千克

柴油机

ZH4100G43

31kW

1500转每分

350千克
