概述

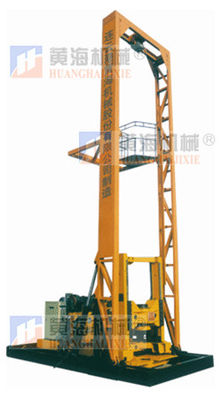

GQ-15A型钻机是在GQ-15型钻机基础上改进设计的塔机一体多用途,大口径轻型工程施工钻机.
用途及主要特点
该机为短门架机械动力头回转液压给进式钻机.可采用正,反循环钻进工艺,在第四纪含卵砾石地层及坚硬岩石地层中钻进.其主要用途有:
-
在高层建筑和桥梁等工程中,用于大口径基础桩孔钻进；
-
用于工业用水或农业灌溉大口径水井钻进.
其主要特点有:
-
结构合理,体积小,重量轻,适用于交通不便和狭窄场地作业钻进施工；
-
扭矩大,转速范围宽,适应工艺强；
-
可采用正循环钻进,也可采用泵吸反循环钻进；
-
门架式动力头的导向性能好,钻孔精度易于保证,桩孔超径系数小；
-
动力头采用油缸加压给进,行程长,起拔能力大,钻进效率高；
-
采用油缸起塔,钻塔起落快捷,安全；
-
机架移动行程为1200mm,孔口开阔,起下钻方便；
-
装有步履机构,施工作业对孔方便迅速；另外按用户要求备有卸扣装置,卸扣安全方便；备有液压卡盘和手动顶丝卡盘,备有滚杠安装腿架；
-
该机借用XY-4型钻机部分零件或部件,其标准化,通用化程度高,管理维修方便；
-
钻机稳定性好,操作灵活,安全,使用寿命长.
|
|
主要技术参数
|
1,钻进能力: (用φ146反循环钻杆)
|
|
钻孔直径
|
1500mm
|
|
钻孔深度
|
100m
|
|
2,动力头:(短门架导向液压给进机械回转式)
|
|
转速
|
正转四档
|
18；33；48；70r/min
|
|
反转一档
|
15r/min
|
|
最大扭矩
|
14692N.m
|
|
最大加压力
|
60000N
|
|
最大提升力
|
80000N
|
|
给进行程
|
900m
|
|
动力头通孔
|
方孔150×150m
|
|
3,卷扬机(行星齿轮传动,手制动)
|
|
单绳最大提升能力
|
30000N
|
|
六绳额定提升能力
|
180000N
|
|
单绳提升速度
|
0.79；1.46；2.08；3.03m/s
|
|
钢丝绳直径
|
16m
|
|
卷筒容量
|
100m
|
|
副卷扬:
|
|
型号
|
JJK1.6T
|
|
钢丝绳额定拉力
|
20000N
|
|
钢丝绳额定速度
|
36.86m/min
|
|
卷筒容量
|
80m
|
|
配用电机
|
YOD160L-4 10KW
|
|
4,离合器及变速系统
|
|
离合器型式
|
干式单片摩檫离合器
|
|
变速箱
|
滑动齿轮变速,正转四档,反转
|
|
5,机架
|
|
型式为滑撬式
|
|
步履行程
|
1200mm
|
|
动力头让开孔口距离
|
870mm
|
|
6,钻架:(塔机一体)
|
|
型式为门式(油缸起落)
|
|
有效高度
|
8.5m
|
|
额定负荷
|
185KN
|
|
7,油泵:齿轮油泵
|
|
排量
|
32L/min
|
|
工作压力
|
0—8MPa
|
|
转速
|
1500r/min
|
|
8,钻机动力
|
|
电动机
|
Y200L-4型,1465r/min,30KW
|
|
柴油机
|
2135G型,1500r/min,40HP
|
|
9,钻机外型尺寸:(L×W×H)
|
|
运输状态
|
8370×2390×2480mm
|
|
工作状态
|
5176×2390×8730mm
|
|
10,钻机重量:(不含卸扣装置)
|
|
含电动机和副卷扬
|
7500kg
|
|
含柴油机
|
7500kg
|
|
