钻机特性
1,(1)钻机动力液压:钻机主要液压部件均采用国外知名产品,钻机动力强劲,配有两台发动机,两台柴油机既可单独运行,又可并联运转,如有一台柴油机损坏,另一台仍能保障工程的照常运转,大大提高了施工的安全性.
(2)钻机配备的液压阀组同时具备电动和手动两种功能,电路出现故障手动操作照常可以运转.
2,夹持卸扣器:
(1) 用三爪闭式结构,更有利于钻杆卸扣的可靠性.
(2) 夹紧力可调,操作者可以根据钻杆的规格及工程需要调节夹紧力,这样可以延长钻杆及钳牙的使用寿命.
(3) 夹持卸扣器的结构紧凑,在钻杆接头很短的情况下夹持卸扣器也能可靠夹紧卸开.
(4) 夹持卸扣器全程游动,可以保证钻杆接头在任何位置的退卸.
3, 动力头:
(1)钻机推拉行走由滑道滑动摩擦变为滚轮滚动摩擦,减少了动力损失.
(2)主轴浮动结构,避免了钻杆退卸扣时的磨损.
4,钻机配有吊车,方便施工时钻杆及扩空器的搬运. |
|
|

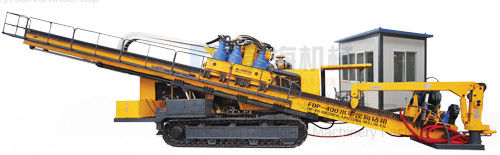

FDP-400非开挖定向钻机技术参数 |
|
推进(行走)驱动 |
|
最大推进/回拖力 |
4000KN |
|
推进/回拉系统 |
齿轮齿条式,6齿轮驱动行走,2档无级可调
Ⅰ档:7.5 m/min
Ⅱ档:32 m/min |
|
回转驱动 |
齿轮传动,无级调速
Ⅰ档扭矩:98000Nm@42r/min
Ⅱ档扭矩:49000Nm@84r/min |
|
发动机 |
|
生产厂 |
潍坊柴油机厂(电喷式) |
|
额定值 |
双动力750hp(552kw) |
|
运行状况 |
推进/回拖和旋转均可达到所列上述额定最大性能指标 |
|
操作室 |
|
回转推拉式系统,辅助回路采用开式负载传感系统,精装冷暖空调 |
|
外形尺寸及总质量 |
|
外形尺寸 |
17.17(长)×3.25(宽)×3.75(高)m |
|
总重量 |
52T |
|
桅杆入土角 |
|
8°~ 16° |
|
环境标准及服务 |
|
发动机排放及噪音性能符合 |
|
EUROⅡ(欧标Ⅱ号) |
|
柴油机及主要配件各大中城市都有维修服务网点 |
|
钻具 |
|
选用钻杆 |
5” 51/2” |
|
钻机夹持卸扣器 |
|
卡钳/卸扣钳 |
间距可调,卸扣准确,稳定,可靠.
卸扣器自动定心,夹持卸扣器全程游走 |
|
最大上扣扭矩 |
110000Nm |
|
最大卸扣扭矩 |
220000Nm(可根据用户要求设计) |
|
钻机吊车 |
|
3T直臂吊车 |
|
钻机桅杆 |
|
桅杆长度16.5米 |
|
液压式泥浆泵(选配) |
|
全液压式驱动,流量无级可调 |
|
流量 |
0-2200L/min |
|
压力 |
0-10Mpa |
|
底盘 |
|
履带链轨形式 |
|
附件 |
|
压力,流量,转速等10余项数据直接在操作室指示,便于分析和判断施情况 |
|
