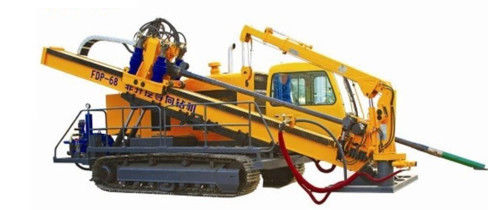

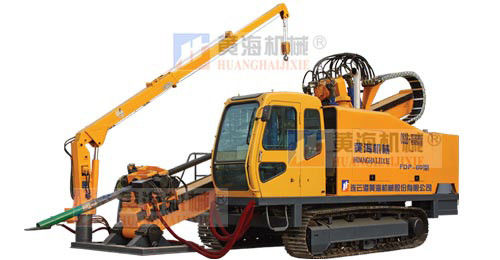

FDP-68型非开挖导向钻机

FDP-68非开挖定向钻机技术参数

主机

发动机功率

潍柴243kW/康明斯239KW

给进力/回拖力

680/680kN

额定回转扭矩

27000N.m(45r/min)
13500N.m(90r/min)

主轴转速

0-45r/min
0-90r/min

给进行程

6m

导向孔直径

φ240mm

钻进角度

8-16°

行走速度

1.5-3.0km/h

结构型式

钢履带,马达齿轮齿条给进,驾驶室吊机,泥浆泵一体机

吊机

2吨直臂吊机

外形尺寸(L×W×H)

9000×2750×2800mm

质量

22000kg

泥浆泵

规格型号

BWF-600

最大流量

600L/min

最高压力

8Mpa

质量

650kg

制浆系统

选配

钻辅具系统

钻杆规格

φ102×5000mm

导向钻头

φ170(φ230)mm

扩孔钻头(切削式)

φ425φ500φ680φ760φ820φ920φ1000

分动器

80T

测控仪器

选配
