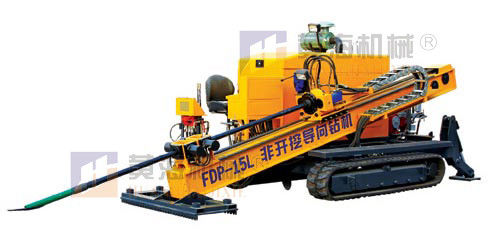

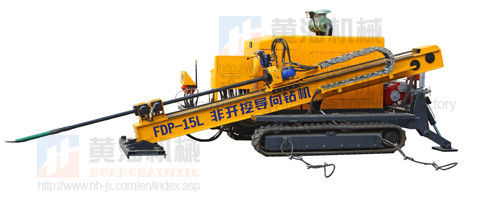

非开挖钻机 FDP-15L型非开挖导向钻机

概述
　　FDP-15L型非开挖导向钻机为全液压橡胶履带自行式钻机.结构先进简捷,效率高,油温低,主要液压元件,发动机,泥浆泵均选用国内名牌产品配套.主机配置橡胶履带,坚固耐用,便于市内行走,可自行上下标准拖车,转场就位迅速便捷.可保证钻机在全钻进角度范围内方便备钻,钻机稳定性好,整体造型美观.

主机

发动机功率

66.2kW(2200r/min)

给进力/回拖力

75/150kN

额定回转扭矩

4200N.m

主轴转速

0-60,0-120r/min

给进行程

3500mm

导向孔直径

φ80mm

钻进角度

0-20°

液压系统压力

20-25Mpa

行走速度

2.5km/h

结构型式

橡胶履带,泥浆泵一体机

外形尺寸(L×W×H)

5800×2050×2380mm

质量

6100kg

泥浆泵

规格型号

BW-160A

最大流量

160L/min

最高压力

10Mpa

制浆系统

储浆罐容量

1.5m3

钻辅具系统

钻杆规格

φ60×3000mm

导向钻头

φ80mm

挤扩钻头

φ159φ219φ273φ325φ377φ425

分动器

25T

拉管头(选配)

φ127φ159φ219φ273φ325φ377

测控仪器

选配
