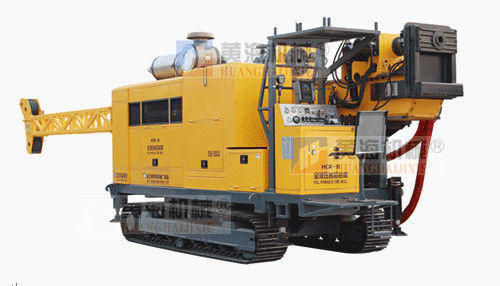

HCR-8型全液压岩心钻机
N/A
MOQ
HCR-8型全液压岩心钻机
产品说明 在线留言
原产地: 中国
品牌名称: SINOCOREDRILL
认证: CE
付款和运送条款
包装: 海运包装
交货周期: 30天
付款条款: T/T
供货能力: 订单为准
规格
产品说明





HCR-8型全液压岩心钻机 0HCR-8型全液压岩心钻机是在HYDX系列全液压岩心钻机研发,生产制造和用户使用反馈意见的基础上最新开发的一种高效,多功能全液压岩心钻机.该机适应平原,丘陵地带,高温,严寒等恶劣环境下工作,主要适用于金属非金属固体矿床勘探,煤层气,天然气,水文水井,地热井,矿山坑道,通风排水孔及工程抢险施工,是广泛应用于地质,煤炭,冶金,有色,石油,水文,工程等行业,以金刚石和硬质合金钻进为主,满足绳索取芯,顶驱钻进等多功能钻探要求的性能卓越的钻探设备之一.

  主要技术特点:

  1. 全液压驱动,钢履带行走,组合式桅杆,动力机,主,副卷扬机,泥浆泵等一体布置,结构紧凑,集中操控灵活方便.
  2. 液压系统采用先导控制,负载传感,电,液比例联合集中操作控制.
  3. 动力头给进与提升采用油缸链条倍速结构,提升力达到295KN,给进力达到152KN.
  4. 动力头主轴回转采用双马达驱动,辅以三档机械变速箱,主轴输出最大扭矩达到7200N.m(170rpm),并有效地满足了高转速大扭矩的高效施工要求.
  5. 动力头采用液压马达齿条平移装置,使主轴偏离钻孔孔口,便于绳索取芯和其他机具的施工.
  6. 桅杆前端配有夹持卸扣器,便于钻杆的上卸扣操作,减轻了操作者劳动强度和提高工作效率.
  7. 上下工作台方便操作者操作需求.
  8. 孔口配有液压夹持器,导正器.


HCR-8 全液压岩心钻机主要性能参数



动力机

潍柴WP12.375

276 KW/2100 rpm

钻进能力
钻杆规格和钻孔深度

NQ

3000 m

HQ

2400 m

PQ

1700 m

动力头能力

主轴转速范围

0~1250 rpm

主轴最大回转扭矩

7200N.m(170 rpm时)
1300N.m(1250 rpm时)

主轴通孔直径

φ121 mm

最大起拔力

295 KN

最大给进力

152 KN

主卷扬机

提升力(单绳空毂)

120 KN

钢丝绳直径

22 mm

钢丝绳长度

60 m

绳索卷扬能力

提升力

15 KN

钢丝绳直径

6 mm

钢丝绳长度

2800 m

桅杆

有效提升高度

9.6 m

调整角度

0°~90°

钻进角度

45°~90°

给进行程

4700 mm

滑移行程

1100 mm

其它

总重量

25000 kg

运输尺寸

8300×2400×3260 mm

泥浆泵



BW320

下夹持器



55.5~117.5 mm(通孔φ154mm)
