岩心钻机 HXY-9(9B)型钻机

岩心钻机 HXY-9(9B)型钻机
岩心钻机 HXY-9(9B)型钻机 岩心钻机 HXY-9(9B)型钻机

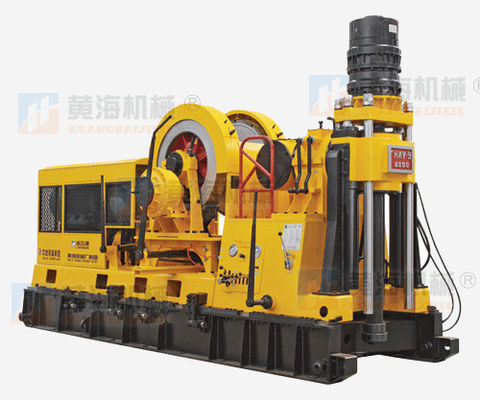

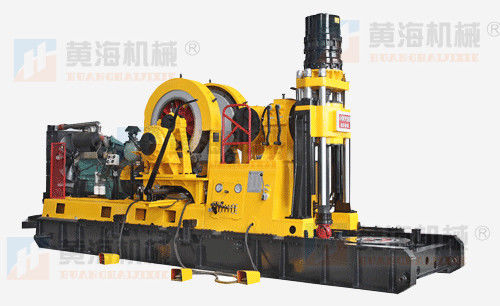

大图 :  岩心钻机 HXY-9(9B)型钻机

产品详情:

原产地: 中国
品牌名称: SINOCOREDRILL
认证: CE

付款和运送条款:

最小订货量: N/A
包装: 海运包装
交货周期: 30天
付款条款: T/T
供货能力: 订单为准
详细产品介绍





概述

  HXY-9(9B)型岩心钻机是根据我国深部找矿要求,在HXY-8(8B)型钻机的基础上设计开发的新型深孔岩心勘探技术装备.主要适用于地质,冶金,煤炭,水文,工程等行业,以金刚石和硬质合金钻进为主钻探设备,也适用于工程地质勘探,地质科探特殊孔勘探,浅,中层石油和天然气开采,矿山坑道通风,排水,水文水井钻进以及大口径基础桩工程施工等.

       该型钻机采用常开离合机构,结构简单紧凑,布局合理,具有操作维修方便,钻进可靠性强等优点.




  HXY-9型钻机主要参数:(按160 KW/1480 rpm电机计算)

钻进深度

2000~4000 m

立轴通孔直径

118 mm

立轴输出最大扭矩
(N·m)

正转

16183

立轴转速(rpm)

正转

82;119;170;234;333;
215;337;484;682;948

反转

18295

反转

29;82

主动钻杆

φ114x102;
φ89x79;(mm)

钻杆直径

φ102 φ89 ?φ71 mm

立轴行程

1200 mm

钻机移动行程

800 mm

钻机最大起重力

640 KN

钻机最大加压力

340 KN

卷筒容量

350 m

钢丝绳规格

26 mm

单绳最大提升力
(第三层)

150 KN

卷扬机提升速度
(m/s)

0.84; 1.21; 1.74; 2.45; 3.4

钻孔倾角
(拆去立臂)

78° -90°

钻机(配电机)
外形尺寸

5730x2040x3400 mm

钻机(配电机)
重量

17 t

钻机(配柴油机)
外形尺寸

6088x2040x3400 mm

钻机(配柴油机)
重量

17.6 t



  动力配置:

电动机型号

Y315L1-4

电动机功率

160 KW

电动机转速

1480 rpm

柴油机型号

YC6M265L-D20(M7900-T1)

柴油机功率

170 KW

柴油机转速

1500 rpm



  HXY-9B型钻机主要参数:(按160 KW/1480 rpm电机计算)

钻进深度

2000~4200 m

立轴通孔直径

118 mm

转盘通孔直径

494 mm

转盘最大动承载

720 KN

转盘最大静承载

1335 KN

立轴转速
(rpm)

正转

82;119;170;234;333;
215;337;484;682;948

转盘转速
(rpm)

正转

28;41;58;80;114;
74;116;166;234;325

反转

29;82

反转

10;28

立轴输出
最大扭矩
(N·m)

正转

16183

转盘输出
最大扭矩
(N·m)

正转

43348

反转

18295

反转

44975

主动钻杆

φ114x102;φ89x79;
110x110(mm)

钻杆直径

φ114 φ102 φ89 φ71 mm

立轴行程

950 mm

钻机移动行程

800 mm

钻机最大起重力

640 KN

钻机最大加压力

340 KN

卷筒容量

350 m

钢丝绳规格

26 mm

单绳最大提升力
(第三层)

150 KN

卷扬机提升速度
(m/s)

0.84; 1.21; 1.74; 2.45; 3.4

钻机(配电机)
外形尺寸

6940(7005)x2040x3400 mm

钻机(配电机)
重量

19.9 t

钻机(配柴油机)
外形尺寸

6940(7362)x2040x3400 mm

钻机(配柴油机)
重量

20.5 t

  动力配置:

电动机型号

Y315L1-4

电动机功率

160 KW

电动机转速

1480 rpm

柴油机型号

YC6M265L-D20
(M7900-T1)

柴油机功率

170 KW

柴油机转速

1500 rpm
