概述

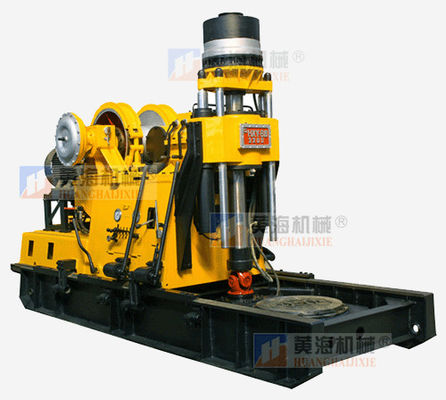

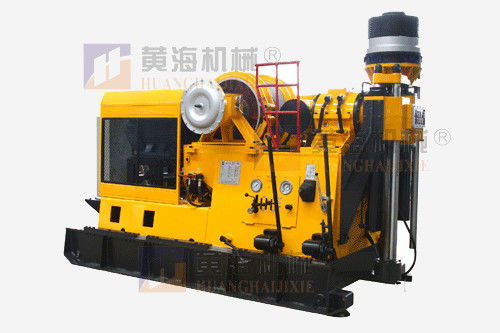

HXY-8(8B)型岩心钻机是机械传动,立轴回转,液压给进,应用金刚石和硬质合金钻进的中深孔岩心钻机.
HXY-8型为立轴式,HXY-8B型为转盘式.
该型钻机适用于金属,非金属固体矿藏勘探,浅层石油和天然气开采,地热井勘探,矿山坑道通风,排水以及大孔位基础桩工程施工等.是广泛应用于地质,冶金,煤炭,水文,水井,工程等行业,以金刚石和硬质合金钻进为主的岩心钻探设备.
主要技术特点
HXY-8(8B)型岩心钻机具有钻速范围宽,钻速分布合理,动力配置大,输出扭矩大,立轴回转和转盘式回转结构兼顾,卷扬机横向布置等特点,且配有水刹车,提升能力大,制动灵活,操作方便,安全可靠.
HXY-8B型钻机既可作为传统的立轴式钻机使用,又可作为转盘式钻机使用,是中深孔钻进和适应我国目前中深孔勘探工作之优选设备. |
|
HXY-8(8B)型钻机主要性能参数:
|
HXY-8
|
钻进深度
|
1000m-3000m
|
钢丝绳规格
|
φ21.5mm
|
|
立轴转速
|
正转
|
95；175；250；363；264；487；695；1011 rpm
|
卷扬机提升速度
|
0.663,1.09,1.693,2.90,1.761,3.034,4.713,8.083
|
|
反转
|
77；215 rpm
|
电动机型号
|
Y2-280M-4
|
|
钻杆直径
|
φ50,60,71,89,114mm
|
电动机功率
|
90KW
|
|
立轴行程
|
1000mm
|
电动机转速
|
1480r/min
|
|
钻机移动行程
|
690mm
|
柴油机型号
|
YC6108ZLD(玉柴)
|
|
钻机最大起重力
|
300KN
|
柴油机功率
|
134KW
|
|
钻机最大加压力
|
141KN
|
柴油机转速
|
1800r/min
|
|
单绳最大提升力
|
125KN
|
钻机外形尺寸
|
配电动机3905×1692×2603mm
配柴油机4105×1892×2803mm
|
|
卷筒最大容绳量
|
120m
|
钻机质量
|
7900kg
|
|
HXY-8B
|
钻进深度
|
1000m-3200m
|
钢丝绳规格
|
φ21.5mm
|
|
立轴转速
|
正转
|
95；175；250；363；264；487；695；1011 rpm
|
卷扬机提升速度
|
0.663,1.09,1.693,2.90,1.761,3.034,4.713,8.083
|
|
反转
|
77；215 rpm
|
转盘通径
|
φ395mm
|
|
转盘转速
|
正转
|
33；60；86；125；91；167；238；347 rpm
|
电动机型号
|
Y2-280M-4
|
|
反转
|
26；74 rpm
|
电动机功率
|
90KW
|
|
钻杆直径
|
φ50,60,71,89,114mm
|
电动机转速
|
1480r/min
|
|
立轴行程
|
800mm
|
柴油机型号
|
YC6108ZLD(玉柴)
|
|
钻机移动行程
|
690mm
|
柴油机功率
|
134KW
|
|
钻机最大起重力
|
300KN
|
柴油机转速
|
1800r/min
|
|
钻机最大加压力
|
141KN
|
钻机外形尺寸
|
配电动机4413×1692×2653mm
配柴油机4413×1892×2803mm
|
|
单绳最大提升力
|
125KN
|
转盘最大回转扭矩
|
27690 N·m
|
|
卷筒最大容绳量
|
120m
|
钻机质量
|
9100kg
|
|
