概述

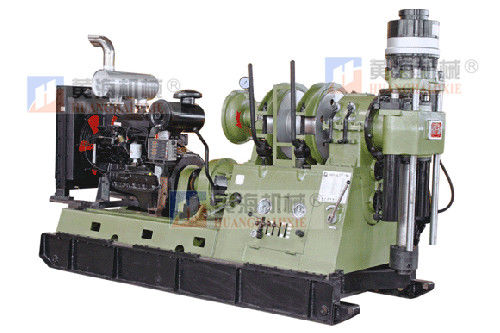

HXY-5A是HXY-5型钻机的改进型产品,除保留HXY-5机型各优点之外,对回转器,变速箱,离合器和机架作了较大改进,增加了双导向杆,变速箱的速比重新进行了分配,立轴给进行程由原500mm增加到600mm,钻机前后移动行程由460mm增加到600mm.
HXY-5A型岩心钻机可用于斜,直孔钻进.具有结构简单紧凑,布局合理,重量适中,拆卸方便,转速范围宽等优点.钻机配有水刹车,卷扬能力大,提升制动低位操作方便.
HXY-5A型钻机的主要特点:
-
具有较多的转速级数(8级)和合理的转速范围,低速扭矩大,既适合以合金,金刚石岩心钻进,也可用于工程地质勘察,水文水井钻进和基础桩工程施工.
-
立轴通孔直径大(直径93毫米),双油缸液压给进,行程较长(可达600毫米),工艺适应性强,特别适合大直径钻杆绳索取心(上部取心)钻进,有利于提高钻进效率和减少孔内事故.
-
钻进能力大,直径71毫米绳索取心钻杆额定钻进深度可达1300米.
-
重量轻,可拆性好,钻机净重(不包括动力机)3600千克,主机可分解为10个部件(最大可拆部件重量450千克),搬迁方便,宜于山区工作.
-
液压卡盘采用单向供油并装有液压锁,卡盘夹持力大,夹持稳定.
-
配有水刹车,深孔钻进,下钻平稳安全.
-
采用单联齿轮油泵供油,安装简单,方便使用,功率消耗少,液压系统油温低,工作稳定.系统中装有手摇油泵,当动力机不能工作时仍可用手摇油泵起出孔内钻具.
-
钻机结构紧凑,布局合理,所有部件表露在外,不相互重叠,便于维护,保养和修理.
-
重心低,移车距离长(可达600毫米),固定牢靠,高速钻进稳定性好.
-
配有防震仪表,仪表寿命长,利于掌握孔内情况.操作手把较少,操纵灵活可靠.
-
通用化程度高,该机与XY-5型钻机通用件达30%,与XY-44A型钻机通用件达30%.
|
HXY-5A型钻机主要技术参数
1,钻进能力
|
岩心钻进
|
钻杆类别
|
钻杆规格
|
钻进深度
|
国产钻杆
|
内外平式钻杆
|
φ43×6钻杆
|
1800米
|
φ54×6钻杆
|
1300米
|
φ67×6钻杆
|
1100米
|
内加厚式钻杆
|
φ50×5.5钻杆
|
1500米
|
φ60×6钻杆
|
1200米
|
绳索取心钻杆
|
φ55.5×4.75钻杆
|
1600米
|
φ71×5钻杆
|
1300米
|
φ89×5钻杆
|
1000米
|
DCDMA
(金刚石岩心钻机制造商协会)钻杆
|
内加厚式钻杆
|
BW钻杆
|
1500米
|
NW钻杆
|
1200米
|
HW钻杆
|
900米
|
绳索取心钻杆
|
BQ钻杆
|
1800米
|
NQ钻杆
|
1300米
|
HQ钻杆
|
1000米
|
2,钻孔角度
|
90~80°(360°)
|
3,动力机
|
(1)电动机
|
Y250M-4
|
55KW
|
1480rpm
|
(2)柴油机
|
YC6108G
|
64KW
|
1500rpm
|
4,回转器
|
型式: 双油缸液压给进机械回转式
|
立轴通孔直径
|
φ93毫米
|
立轴转速
|
动力机转速(转/分)
|
1500(用于岩心钻进)
|
立轴转速(转/分)
|
96;170;244;356;359;591;850;1246
|
立轴最大扭矩
|
5500牛·米
|
立轴行程
|
600毫米
|
立轴最大起重力
|
135千牛
|
立轴最大加压力
|
100千牛
|
5,卷扬机
|
型式: 行星齿轮传动
|
钢丝绳直径
|
φ18.5毫米(绳6×37)
|
卷筒钢丝绳容量
|
120米(φ18.5mm钢丝绳)
|
单绳最大提升力
|
60千牛
|
钢丝绳提升速度
|
当动力机转速为1500转/分时
|
0.6625;1.15;1.96;2.33.04;4;6.8;10.6(米/秒)
|
6,离合器
|
型式: 干式双片摩檫离合器(常闭式)
|
7,变速箱
|
型式: 滑移齿轮变速箱(4正1反)
|
8,液压系统
|
(1)系统压力
|
工作压力
|
8兆帕
|
最高压力
|
12兆帕
|
(2)油泵
|
型式: 单联齿轮油泵
|
排量
|
20ml/r
|
工作压力
|
20兆帕
|
最大压力
|
25兆帕
|
9,水刹车
|
工作转速
|
700~800转/分
|
单绳平衡速度
|
3~8米/秒
|
单绳平衡负荷
|
45千牛
|
10,机架
|
型式: 滑撬式(带滑动底座)
|
钻机后退行程
|
600毫米
|
外形尺寸(长×宽×高)
|
3700×1300×2175mm(配柴油机)
|
3500×1300×2175mm(配电动机)
|
11,钻机重量(不包括动力机)
|
3600千克
|
12,可拆最大部件重量
|
450千克
|
|
