概述

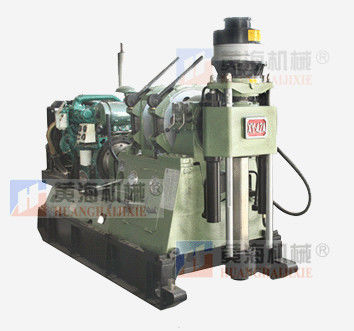

XY-42A型岩心钻机是XY-42型钻机的优化设计改进产品,除具备XY-42型钻机技术性能和优点外,立轴给进增加了导向杆结构.
该型号钻机主要适用于以合金和金刚石钻进为主的岩心钻探,也适用于工程地质勘探,水文水井钻进,以及大口径基础桩工程施工.本产品除销售全国各地外,还出口东南亚,非洲,美洲和欧洲等国家.
XY-42A型钻机的主要特点:
-
钻机具有较多的转速级数(8级)和合理的转速范围,低速扭矩大(最大3500牛顿·米),既适合以合金,金刚石岩心钻进,也可用于工程地质勘察,水文水井钻进,基础桩工程施工.
-
立轴通孔直径大(φ93毫米),双油缸液压给进行程较长(600毫米),可适应多种钻进工艺,有利于提高钻进效率.
-
钻机具有两挡反转速度,便于处理事故.
-
钻机采用单联齿轮油泵供油.
-
钻机采用单向液压卡盘,保证了卡盘具有较大的夹持力.
-
钻机重量较轻,可拆性强.全机可分解成九个整体部件,便于搬迁,宜于山区工作.
-
结构紧凑,布局合理,所有部件均表露在外,不相互重叠,便于维护,保养和修理.
-
钻机重心低,移车平稳,固定牢固,高速钻进稳定性好.
-
配有防震仪表,利于掌握孔内情况,操纵手柄较少,操纵灵活可靠.
-
通用化程度高,除φ93回转器及分劫箱中的推销齿轮和输出轴以外,其余零部件均可与XY-4型钻机通用.
|
XY-42A型钻机的主要技术参数:
1,钻进能力
|
(1)岩心钻进
|
钻杆类别
|
钻杆规格
|
钻进深度
|
国内钻杆
|
内加厚式钻杆
|
42毫米钻杆
|
1100米
|
50毫米钻杆
|
820米
|
60毫米钻杆
|
610米
|
常规钻杆
|
46×6毫米钻杆
|
920米
|
54×6毫米钻杆
|
700米
|
67×6毫米钻杆
|
600米
|
绳索取心钻杆
|
53毫米绳索取心钻杆
|
950米
|
71毫米绳索取心钻杆
|
700米
|
89毫米绳索取心钻杆
|
550米
|
金刚石岩心钻机制造商协会(DCDMA)钻杆
|
内加厚式钻杆
|
AW钻杆
|
1100米
|
BW钻杆
|
820米
|
NW钻杆
|
650米
|
HW钻杆
|
430米
|
绳索取心钻杆
|
AQ钻杆
|
1200米
|
BQ钻杆
|
950米
|
NQ钻杆
|
730米
|
HQ钻杆
|
500米
|
(2)水文水井钻进
|
钻杆规格
|
钻孔直径
|
钻进深度
|
60毫米(外加厚)钻杆
|
200毫米
|
400米
|
73毫米(外加厚)钻杆
|
350毫米
|
250米
|
89毫米(外加厚)钻杆
|
500毫米
|
150米
|
(3)基础桩钻进
|
钻孔直径
|
松散地层
|
800毫米
|
硬岩地层
|
500毫米
|
钻孔深度
|
100米
|
2,钻孔角度
|
0~360度
|
3,回转器
|
型式: 双油缸液压给进机械回转式
|
立轴转速: 转每分
|
动力机
|
|
当动力机转速为1500转每分时
|
当动力机转速为1000转每分时
|
立轴转速
|
正转
|
低速四挡
|
82;151;215;313
|
54;100;143;207
(转速)
|
高速四挡
|
251;463;661;961
|
166;307;437;636
(转速)
|
反转
|
低速一挡
|
67
|
44
|
高速一挡
|
205
|
135
|
立轴最大扭矩
|
当动力机功率为30千瓦,转速为1500转每分时
|
3200牛顿·米
|
当动力机功率为22千瓦,转速为1000转每分时
|
3500牛顿·米
|
立轴最大起重能力
|
80000牛顿
|
立轴最大加压能力
|
60000牛顿
|
立轴行程
|
600毫米
|
立轴内径
|
93毫米
|
4,卷扬机
|
型式: 行星齿轮传动,手制动
|
卷扬机提升速度
|
单绳,第三层
|
当动力机转速为1500转每分时
|
0.78;1.44;2.06;2.99米每秒
|
当动力机转速为1000转每分时
|
0.52;0.96;1.36;1.98米每秒
|
卷扬机单绳最大提升能力
|
当动力机功率为30千瓦,转速为1500转每分时
|
30000牛顿
|
当动力机功率为22千瓦,转速为1000转每分时
|
34000牛顿
|
钢丝绳直径
|
16毫米
|
卷筒容量
|
90米
|
卷筒直径
|
285毫米
|
闸轮直径
|
490毫米
|
刹带宽度
|
120毫米
|
5,离合器及变速系统
|
离合器形式: 干式单片摩擦离合器
|
变速箱: 滑动齿轮变速,正转四档,反转一挡
|
6,机架
|
形式: 滑撬式(带滑动底座)
|
移动行程: 460毫米
|
钻机离开孔口距离
|
310毫米
|
7,油泵
|
型式: 单联齿轮油泵
|
排量
|
20ml/r
|
工作压力
|
20兆帕
|
最大压力
|
25兆帕
|
转速
|
1500转每分
|
8,钻机动力
|
名称型号
|
Y200L-4型电动机
|
Y200L2-6型电动机
|
ZH4100G43型柴油机
|
功率
|
30千瓦
|
22千瓦
|
30千瓦
|
转速
|
1500转每分
|
1000转每分
|
1500转每分
|
9,钻机外形尺寸(长×宽×高)
|
2730×1100×1860毫米
|
10,钻机重量(不包括动力机)
|
2000千克
|
|
