概述

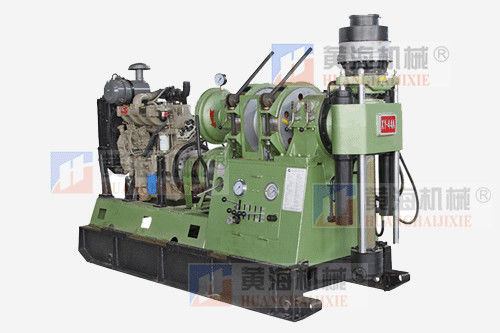

XY-44A型钻机是在XY-42型和XY-44型钻机的基础上设计的新产品,除具备以上两种机型钻机的技术性能参数外,立轴给进部分增加了导向杆结构；配有水刹车,手压油泵.
该钻机主要适用于以合金和金刚石钻进为主的岩心钻探,也适用于工程地质勘探,水文水井钻进,以及大口径基础桩工程施工.本产品除销售全国各地外,还出口到东南亚,非洲,美洲和欧洲等地区.
XY-44A型钻机的主要特点:
-
具有较多的转速级数(8级)和合理的转速范围,低速扭矩大(最大达3200牛顿·米),既适合以合金,金刚石岩心钻进,也可用于工程地质勘察,水文水井钻进和基础桩工程施工.
-
立轴通孔直径大(直径93毫米),双轴缸液压给进,行程较长(可达600毫米),工艺适应性强,特别适合大直径钻杆绳索取心(上部取心)钻进,有利于提高钻进效率和减少孔内事故.
-
钻进能力大,直径71毫米绳索取心钻杆额定钻进深度可达1000米.
-
重量轻,可拆性好,钻机净重2300千克,主机可分解为10个部件(最大可拆部件重量300千克),搬迁方便,宜于山区工作.
-
液压卡盘采用单向供油,卡盘夹持力大,夹持稳定.
-
配有水刹车,深孔钻进,下钻平稳安全.
-
采用单联齿轮油泵供油,安装简单,方便使用,功率消耗少,液压系统油温低,工作稳定.系统中装有手摇油泵,当动力机不能工作时仍可用手摇油泵起出孔内钻具.
-
钻机结构紧凑,布局合理,所有部件表露在外,不相互重迭,便于维护,保养和修理.
-
重心低,移车距离长(可达460毫米),固定牢靠,高速钻进稳定性好.
-
配有防震仪表,仪表寿命长,利于掌握孔内情况.操纵手把较少,操纵灵活可靠.
-
通用化程度高,该机与XY-4型钻机通用件达60%,与XY-42型钻机通用件达75%.
|
|
XY-44A型钻机主要技术参数:
|
1,钻进能力
|
|
(1)岩心钻进
|
|
钻杆类别
|
钻杆规格
|
钻进深度
|
|
国产钻杆
|
内外平式钻杆
|
φ43×6钻杆
|
1400米
|
|
φ54×6钻杆
|
1000米
|
|
φ67×6钻杆
|
830米
|
|
内加厚式钻杆
|
φ50×5.5钻杆
|
1300米
|
|
φ60×6钻杆
|
950米
|
|
绳索取心钻杆
|
φ55.5×4.75钻杆
|
1400米
|
|
φ71×5钻杆
|
1000米
|
|
φ89×5钻杆
|
800米
|
|
DCDMA
(金刚石岩心钻机制造商协会)钻杆
|
内加厚式钻杆
|
BW钻杆
|
1250米
|
|
NW钻杆
|
1000米
|
|
HW钻杆
|
660米
|
|
绳索取心钻杆
|
BQ钻杆
|
1400米
|
|
NQ钻杆
|
1100米
|
|
HQ钻杆
|
750米
|
|
(2)水文水井钻进
|
|
钻杆规格
|
钻孔直径
|
钻进深度
|
|
60毫米(外加厚)钻杆
|
200毫米
|
800米
|
|
73毫米(外加厚)钻杆
|
350毫米
|
500米
|
|
89毫米(外加厚)钻杆
|
500毫米
|
300米
|
|
(3)基础桩钻进
|
|
用89毫米(外加厚)钻杆钻孔直径
|
松散地层
|
1000毫米
|
|
硬岩地层
|
600毫米
|
|
钻孔深度
|
100米
|
|
2,钻孔角度
|
0～360度
|
|
3,动力机
|
|
电动机
|
Y225S-4
|
37千瓦
|
1480转/分
|
|
柴油机
|
YC4108ZD
|
50千瓦
|
1500转/分
|
|
4,回转器
|
|
型式
|
双油缸液压给进机械回转式
|
|
立轴通孔直径
|
93毫米
|
|
立轴转速
|
|
动力机转速(转/分)
|
970(用于工程钻进)
|
1480(用于岩心钻进)
|
|
正转低速(转/分)
|
54；100；142；207；
|
83；152；217；316
|
|
正转高速(转/分)
|
166；306；437；635
|
254；468；667；970
|
|
反转(转/分)
|
44；135
|
67；206
|
|
立轴最大扭矩
|
3.2千牛·米
|
|
立轴行程
|
600毫米
|
|
立轴最大起重力
|
120千牛
|
|
立轴最大加压力
|
90千牛
|
|
5,卷扬机
|
|
型式
|
行星齿轮传动
|
|
钢丝绳直径
|
17.5毫米绳6W(16)或18.5毫米绳6×19
|
|
卷筒钢丝绳容量
|
(17.5钢丝绳)(170kg/mm2)110米
|
|
(18.5钢丝绳)(170kg/mm2))90米
|
|
单绳最大提升力
|
45千牛
|
|
钢丝绳提升速度
|
|
当动力机转速为1000转/分时
|
0.47；0.86；1.22；1.78米/秒
|
|
当动力机转速为1500转/分时
|
0.70；1.29；1.84；2.68米/秒
|
|
6,离合器
|
|
型式: 干式单片摩檫离合器
|
|
7,变速箱
|
|
型式: 滑移齿轮变速箱(4正1反)
|
|
8,油泵
|
|
型式: 单联齿轮油泵
|
|
排量
|
20ml/r
|
|
工作压力
|
20兆帕
|
|
最大压力
|
25兆帕
|
|
9,水刹车
|
|
工作转速
|
700～1800转/分
|
|
单绳平衡速度
|
3～8米/秒
|
|
单绳平衡负荷
|
45千牛
|
|
10,机架
|
|
型式: 滑撬式(带滑动底座)
|
|
钻机后退行程
|
460毫米
|
|
11,外形尺寸(长×宽×高)
|
3042×1100×1920毫米
|
|
12,钻机重量(不包括动力机)
|
2300千克
|
|
13,可拆最大部件重量
|
300千克
|
|
